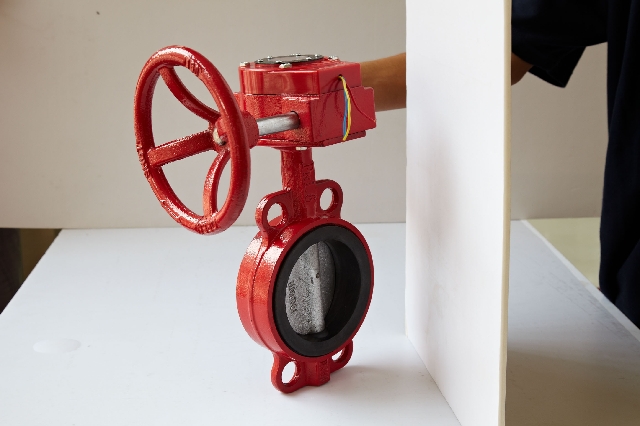

ZSXF-D消防信号蝶阀
ZSXF-D消防信号蝶阀 WBSX消防专用对夹式蝶阀
ZSXF-D消防信号蝶阀是自动喷水灭火系统中配大附件，它具有阀门启闭的信号显示功能，可连接在终端模块上，一目了然的显示管路现场状况，避免造成误操作，提高安全使用的效果。
1、重要技术参数和、外形和连接尺寸。
公称工作压力：DN1.2～1.6MPa
密封试验压力：2.4MPa
适用工作介质：水、气体、油品
适作工作温度：0～65℃
开关容量：DC 24V 1A AC 220V 2A
连接型式：对夹式
适用法兰：GB/T9113.3 凸面法兰 1.6MPa
产品标准号：GB5135.6—2003《自动喷水灭火系统 第6部份 通用阀门》
型 号 | 公称通径（DN） | L | D1 | D2 | Z—d | a° | H1 | H | DV | |
管道法兰 | 本阀体 | |||||||||
ZSXF-50-D | 50 | 46 | 125 | 90 | 4-18 | 4-18 | 45 | 126 | 190 | 140 |
ZSXF-65-D | 65 | 50 | 145 | 110 | 4-18 | 4-18 | 45 | 135 | 205 | 140 |
ZSXF-80-D | 80 | 50 | 160 | 125 | 8-18 | 4-18 | 22.5 | 140 | 235 | 140 |
ZSXF-100-D | 100 | 55 | 180 | 150 | 8-18 | 4-18 | 22.5 | 160 | 262 | 140 |
ZSXF-125-D | 125 | 60 | 210 | 185 | 8-18 | 4-18 | 22.5 | 170 | 285 | 140 |
ZSXF-150-D | 150 | 60 | 240 | 210 | 8-18 | 4-22 | 22.5 | 185 | 315 | 140 |
ZSXF-200-D | 200 | 62 | 295 | 265 | 12-25 | 4-25 | 15 | 220 | 390 | 270 |
2、主要结构和工作原理：
ZSXF-D型信号蝶阀采用GB/T12238—1989法兰和对夹试连接蝶阀标准中对称轴中线蝶阀结构，采用不锈钢阀杆，镀镍蝶板和丁晴橡胶密封座圈，结构简单，启闭方便，在90°开启方位上用绝缘板隔绝后，采用凸轮和微动开关装置、显示蝶阀启闭信号，定位准确，传动方式有快速（手动）和蜗轮传动两种，信号电源可用DV24V—1A和AC 220—2A。
