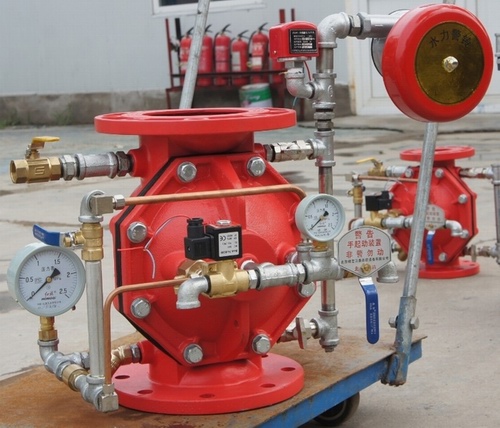

ZSFM100防爆隔膜式雨淋阀、ZSFM不锈钢隔膜式雨淋阀

ZSFM隔膜式雨淋阀、ZSFM防爆隔膜式雨淋阀

　　隔膜式雨淋报警阀是雨淋报警阀的一种类型。雨淋报警阀和设有开式喷头的管网配套使用组成雨淋系统。

　　 隔膜式雨淋报警阀用橡胶隔膜把阀体供水腔和系统腔隔开，靠控制腔内的水压高低来打开或关闭隔膜，控制着水流的通和断。雨淋报警阀处于伺应状态时，控制腔内的水压与供水压力相等，隔膜处于关闭状态，水不能进入系统侧。当发生火灾时，启动电磁阀使控制腔泄压，供水腔直接受供水压力的推动，打开隔膜使水流入系统腔，进入系统管网进行灭火。

操作控制说明

　　1、准工作状态：电磁阀和驱动器为常闭状态。打开复位球阀A供水侧的压力水通过联通管进入控制室充水施压，当两块压力表升至平衡时，阀门关闭。将复位球阀A关闭，准备状态就绪。

　　2、电控开启：电磁阀通电后，释放驱动器。由于驱动器的水流管经远大于节流器的孔径，所以经节流小孔补充到控制腔的水量，远小于控制腔内的流失量，使控制室泄压，隔膜被打开，阀门开启。

　　为防止雨淋报警阀自动关闭，当电磁阀断电关闭时，复位球阀A一定要处于关闭状态。

　　3、手动开启：当联动系统失灵或停电时打开紧急开关盒内的紧急手动球阀B，可以使控制室泄压，阀门开启。

　　4、雨淋报警阀的复位：打开复位球阀A，雨淋报警阀可复位，复位后关闭复位球阀A。

　　5、C为报警口球阀，准工作状态时应打开。D为试报警球阀，准工作状态时应关闭。

伺应状态的调整步骤：

　　1、关闭雨淋报警阀上部的蝶阀。

　　2、关闭除压力表前阀门外所有的阀门，包括侧腔导管上的电磁阀。

　　3、打开下部供水阀，使雨淋报警阀下腔和侧腔充满压力水。

　　4、打开紧急启动盒内的球阀B排气，有水排出后关闭。

　　5、打开驱动器上方球阀A当两压力表升压至平衡时，膜室关闭，然后关闭此球阀A。

　　6、打开雨淋报警阀上部的蝶阀，进入伺应状态。

ZSFM隔膜式雨淋阀、ZSFM防爆隔膜式雨淋阀技术参数：
