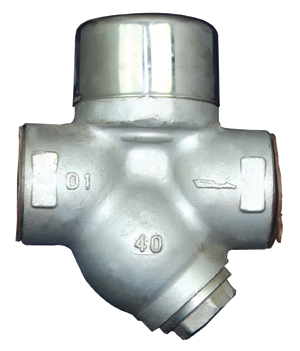

热动力圆盘式蒸汽疏水阀CS19H 意阀 上海



热动力疏水阀特点
体积小，重量轻，不受安装位置的限制。
全部材质均为不锈钢件，经久耐用，耐腐蚀。
在室外不怕冷冻，能耐水击，耐过热。
过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。
结构简单，安装维修方便。



热动力疏水阀工作原理
疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。



热动力疏水阀主要性能以及零部件

部件名称	CS19W-16-40C	CS49W-16-40C
阀　体	3Cr13	3Cr13
阀盖、螺塞	2Cr13	2Cr13
阀　片	3Cr13	3Cr13
过　滤　网	304	304



部件名称	CS19H-16C-40C	CS49H-16C-40C
阀　体	WCB	WCB
阀盖、螺塞	WCB	WCB
阀　片	3Cr13	3Cr13
过　滤　网	304	304



热动力疏水阀的型号 规格 外型尺寸表

产品型号	公称通径 (mm)	连接方式	工作压力 范围 (Mpa)	最高允许 温度 ( ℃ )	外形尺寸
					L	H	H2	W
CS49W-16-40C CS49H-16-40C	15	法兰	0.05-4.0	425	150	58	47	61
	20	法兰	0.05-4.0	425	150	58	47	61
	25	法兰	0.05-4.0	425	160	62	43	61
	32	法兰	0.05-40	425	210	78	52	79
	40	法兰	0.05-40	425	230	80	55	79
	50	法兰	0.05-40	425	230	80.5	64.5	79
	65	法兰	0.05-40	425	280	100	82	85
	80	法兰	0.05-40	425	310	118	92	110
	100	法兰	0.05-40	425	460	128	102	110
CS19W-16-40C    CS19H-16-40C	15	螺纹	0.05-40	425	80	47	54	47
	20	螺纹	0.05-40	425	90	52	59	57
	25	螺纹	0.05-40	425	95	59	62	57
	32	螺纹	0.05-40	425	105	70.5	89.5	80
	40	螺纹	0.05-40	425	110	70.5	89.5	80
	50	螺纹	0.05-40	425	120	70.5	104.5	80
CS69W-16-40C    CS69H-16-40C	15	承插焊	0.05-40	425	80	47	54	47
	20	承插焊	0.05-40	425	90	52	59	57
	25	承插焊	0.05-40	425	95	59	62	57
	32	承插焊	0.05-40	425	105	70.5	89.5	80
	40	承插焊	0.05-40	425	110	70.5	89.5	80
	50	承插焊	0.05-40	425	120	70.5	104.5	80
