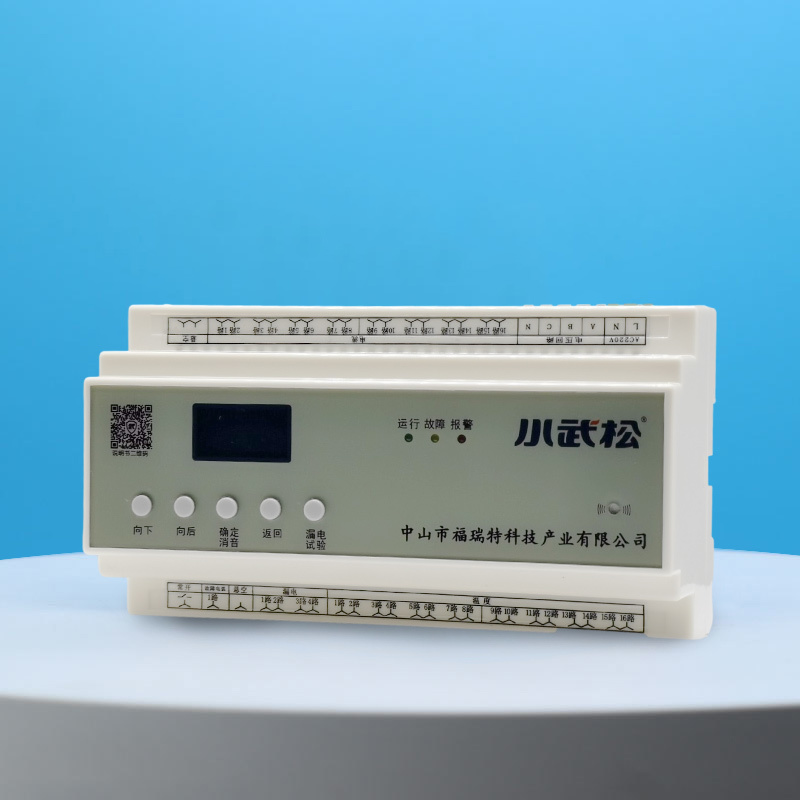

XWS-M监控探测器
XWS-M系列产品是集剩余电流、电流、电压、温度、功率等用电数据为一体的智慧用电安全监控探测器，同时具有继电器控制输出、系统时钟显示、远程联动等功能综合用电信息的监控与上传。
可选择NB、4G、485、LAN等通讯方式实现物联网远程监控，电气安全系统物联网监控平台可直接管理接入到平台上的所有监控模块数据，并提供实时报警、短信报警、历史报警记录查询等功能，可通过监控平台实时查询模块的信息，包括当前报警值、报警设定值、各项产数实际值、连网掉线次数等信息。
二、产品功能
◆ 4路剩余电流、16路电流、3路电压、16路温度；
◆ 具有剩余电流、过流、过温、缺相、过压、欠压、掉电、故障电弧或远程联动等报警功能；
注：故障电弧和远程联动功能只能二选一，常规默认为故障电弧功能；
◆ 可选通讯方式：NB、4G无线通讯、485、LAN有线通讯；
◆ 具有声光报警功能，及时发现安全隐患；
◆ 报警时常开转常闭输出功能；
◆ 可通过物联网监控平台实时查询模块信息，实现远程操作；
◆ 发生报警时可通过短信方式通知用户，及时处理报警信息；
◆ 提供LCD液晶屏显示，本地数据查询；
三、技术指标
|
技术参数 |
报警设定值 |
显示范围 |
设置步长 |
精度等级 |
|
剩余电流 |
20mA～1000mA |
20mA～1500mA |
1mA |
±3% |
|
电流 |
1A～互感器安培数 |
互感器安培的1%A～1.2倍互感器安培数 |
1A |
±3% |
|
温度 |
45℃～140℃ |
0℃～140℃ |
1℃ |
±2℃ |
|
电压 |
AC230V～AC400V(过压) AC0V～AC210V(欠压) |
AC50V～AC400V |
1V |
±3% |
◆ 工作电压：AC198V～242V/50Hz 待机功耗：<2W；
◆ 报警延时：设定值：1s～60s；
◆ 小于显示范围显示“<MIN”,大于显示范围则显示“>MAX”,回路关闭显示“OFF”
◆ 使用环境条件：(1) 环境温度：-10℃～＋45℃ (2) 相对湿度：≤90%、不凝露；
◆ 执行标准：
GB14287.2-2014 《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》
GB14287.3-2014 《电气火灾监控系统 第3部分：测温式电气火灾监控探测器》
四、安装指引
◆智慧用电监控探测器安装环境：
智慧用电监控探测器安装于配电箱内部。为保证探测器正常运行，应使它处于防雨、防潮、防强光照射、易于通风各散热的地方。
◆天线座安装要求：
天线应安装于开关柜或配电箱箱体外部信号良好的地方并垂直放置,若安装于电箱内部则可能因电箱箱体屏蔽影响而造成信号不良，容易导致经常掉线等异常情况发生。
◆产品外形尺寸： 159mm×87mm×59mm；
◆ 产品安装方式：
导轨式安装，先将通用导轨(35mm宽)固定在配电箱衬板上，然后将模块卡接到导轨上，并锁紧卡扣。
◆ 接线端子说明：
(1) AC220V：火线(L)和零线(N)，强电接线，请务必注意，防止接线短路；
(2) 漏电回路：连接剩余电流互感器，不分极性，用于探测剩余电流；
(3) 电流回路：连接电流互感器，不分极性，用于探测线路当中电流；
(4) 电压回路：请按标签指示接线，强电接线，请务必注意，防止接线短路；
(5) 温度回路：连接温度传感器，不分极性，用于探测配电箱线体温度，应紧贴线体表面安装；
(6) 常开常闭：报警信号脱扣输出，正常时为常开，报警时为常闭(可通过菜单设置)；
(7) 故障电弧：连接故障电弧探测器的常开点，当故障电弧探测器报警时通过常开点将报警信号传送到本设备，设备同时报故障电弧报警；
远程联动：与远程控制中心联动，实现远程联动报警；注：此功能与故障电弧二选一；
五、操作指南
◆ 监控探测器指示灯说明：
(1) 运行灯：联网正常连接时长亮，网络断开时熄灭；
(2) 故障灯：正常时熄灭，开机初始化时闪烁一次。
(3) 报警灯：正常时熄灭，报警状态时长亮；
◆ 主界面：主界面分为“监控”、“设备报警”、“系统时间”、“设备信息”四部分。
功能按键说明：
(1)“向下”键：用于报警页面或监控页面的信息翻页；
(2)“向后”键：用于监控、报警主界面之间的切换；
(3)“确定/消音”键：用于进入系统菜单设置及功能确认,报警时用于消除当前的报警声；
(4)“返回”键：用于返回到主界面，长按可复位模块；
(5)“漏电试验”键：模拟发生漏电情况，对设备报警性能进行试验。
◆ 监控监控探测器系统说明：
(1) 模块默认报警设定值为300mA(漏电)、90A(100电流互感器)、欠压187V、过压253V、70℃(温度)；
(2) 正常联网时间一般不超过2min(电话卡第一次使用时联网时间可能比较长)，若联网成功则绿灯长亮，若多次联网失败则绿灯闪烁几秒后自动重启模块。
(3) 当有报警时，报警灯长亮，排查报警故障后可长按“返回”键复位或通过监控平台远程复位。
(4) 可通过监控平台实时查询每个监控模块的信息，包括当前报警值、报警设定值、报警历史记录、
连网掉线次数等信息。
◆ 菜单界面说明：(操作密码：9000)
(1) 设备信息：查询当前设备的软件版本、通讯方式；
(2) 通讯信息：读取信号强度、域名；
(3) 设备设置：设置当前蜂鸣器是否打开、报警延时时间、信息上传时间；
(4) 对比度 ：用于调整背光灯对比度；
(5) 漏电、电流、温度、电压、功率回路设置：设置回路开关、报警设定值和报警时是否脱扣；
(6) 设置完成后要关机重启，设置才会生效；
六、常见问题处理
◆ 智慧用电监控探测器是否连上平台：
设备运行灯长亮代表已连上平台，若运行灯闪烁或熄灭则代表联网异常或模块正在重连状态。
◆ 智慧用电监控探测器不能正常连上监控平台：
(1) 检查SIM卡是否已经安装好，避免灰尘进入卡槽造成接触不良；
(2) 检查天线是否安装可靠并应安装于配电箱外；
(3) 检查监控平台是否已经添加了对应的监控模块地址；
(4) 确认SIM卡是否有欠费、停机等异常情况；
(5) 进入菜单栏通讯信息界面读取信号强度，一般信号强度大于12格才能保证正常联网，若信号太差则应该把天线移到室外环境或信号良好的地方。
七、智慧用电监控探测器运行维护
(1) 建议每半个月或一个月检查一次智慧用电监控探测器的屏显是否正常，电源是否正常；
(2) 对智慧用电监控探测器天线座要定期进行巡视，防鼠害等造成的信号线断线导致不能正常联网；
(3) 智慧用电监控探测器周边环境要保持干燥通风防潮；
(4) 严禁非专业人员对智慧用电监控探测器及监控平台进行参数设置及调试；
(5) 智慧用电监控探测器在正常运行当中不要随意中断运行，如有特殊情况需要中断，须做好中断运行记录，智慧用电监控探测器出现异常，需联系专业人员进行处理
八、售后服务保证书
尊敬的用户：欢迎使用XWS-M智慧用电监控探测器，您将享受中山市福瑞特科技产业有限公司的两年保修服务，若有任何疑问请随时和我司联系，将竭诚为您服务（在使用过程中若发生故障，烦请填写维修卡）。
下列情况将实施有偿维修：
1、不能出示维修卡；
2、由于人为损坏、安装操作不当、保管不善或不可抗拒的自然灾害造成的故障；
3、因自己或非我司指定的代理商对产品进行改造、拆开机壳、维修造成故障；
4、因用户电源电压超过产品的额定电压造成的故障；
5、非我司承诺的服务项目和内容；
6、超过保修期。
